Silo 5NZ
Ort:
Nordstemmen
Fertigstellung:
2024
Silo 5NZ
Standort Calenberger Str. 36 in Nordstemmen

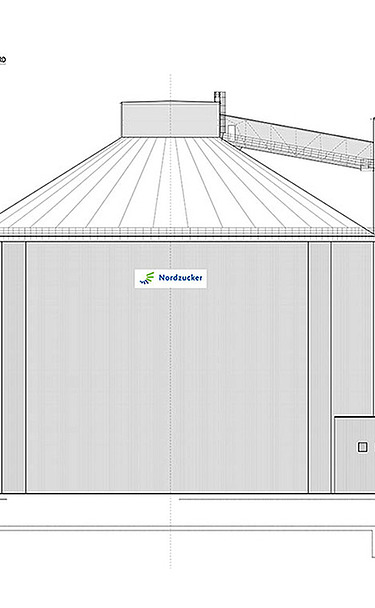

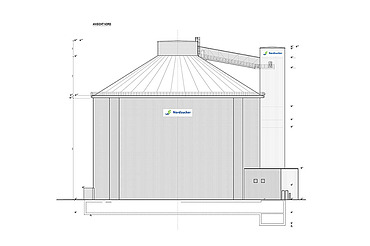

Auf dem Werksgelände in Nordstemmen entsteht ein ca. 54 m hohes Silo, welches 80.000 t Zucker fassen soll.
Das Silo hat einen Innendurchmesser von 56 m und wird ab der Bodenplatte in Gleitbauweise bis zu einer Höhe von ca. 34,50 m ausgeführt.
In der Silogleitwand kommen in Summe 39 Spanngliedlager im nachträglichen Verbund zum Einsatz. Das Silodach wird als Holzbinderkonstruktion in Kegelform errichtet. Für diese Leistung konnte Züblin Timber als Nachunternehmer gewonnen werden. Auf dem Dach wird der Silodom mittels Druckring als Stahlkonstruktion mit einer ebenfalls aus Stahl realisierten Bandbrücke gebaut, welche als Verbindung zum am Silo 5 angrenzenden Elevatorturm (Förderturm) dienen wird. Der Elevatorturm selbst wird bis zu einer Höhe von ca. 51 m ebenfalls in Gleitbauweise hergestellt.
Das Projekt strebt eine DGNB-Zertifizierung „Nachhaltige Baustelle“ der Deutschen Gesellschaft für Nachhaltiges Bauen an.
-
Kenndaten
- Brutto-Rauminhalt (BRI): 111.000 m³
- Brutto-Grundfläche (BGF): 2.900 m²
- Baugrubenaushub (BF): 12.000 m³
- Gesamt-Mantelfläche: 6.200 m²
- Außendurchmesser Silo 5:56,8 m
- Höhe zylindrische Außenwand: 34,5 m
- Beton: 8.000 m³
- Betonstahl:: 1.100 t
-
Bauzeit
- Rohbauarbeiten von August 2023 bis September 2024
- Gebäudehülle von April 2024 bis September 2024
- Ausbau von Mai 2024 bis Oktober 2024
- Fertigstellung Dezember 2024
-
Baustellenregelbetrieb
- Montag bis Freitag 07:00 Uhr bis 17:00 Uhr
- Samstag nach Erfodernis
- Sonntag und feiertags finden in der Regel keine Arbeiten statt.
- Im Gleitbaubetrieb (vorgesehen April 2024) wird durchgehend (24 h-Betrieb) gearbeitet.
Zertifiziert von der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB)
Bei diesem Projekt verfolgt die Ed. Züblin AG mehrere Ziele: Eine nachhaltige Baustellenorganisation, die Schonung der Ressourcen sowie die Minimierung der Emissionen, die Verantwortung für die Gesundheit und das Wohlbefinden der Bauenden, die Pflege guter Nachbarschaft und natürlich eine qualitätsreiche Bauausführung. Dafür wurde die Ed. Züblin AG als erstes Unternehmen von der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB) ausgezeichnet.
Hier finden Sie weitere Informationen zum DGNB System für nachhaltige Baustellen: https://www.dgnb-system.de/de/gebaeude/baustelle/
Ausgewählte Maßnahmen am Projekt
-
Ressourceneinsparung und Emissionsminderung durch LEAN Construction
Im Zuge der Lean-Betrachtung wurde ein Produktionsplan mit Abrufterminen (z.B. Dämmung) erstellt. Die Bau-Produktionsplanung wird wöchentlich detailliert und an den tatsächlichen Fertigungsfortschritt angepasst. Veränderungen aus dem Bauablauf werden laufend berücksichtigt und die Just-in-time-Lieferungen können besser umgesetzt werden. Nach- und Neubestellungen auf Grund später Planänderungen werden vermieden.
-
Maßnahmen zur Vermeidung von Belastungen durch die Baustelle
Die Belastungen durch die Baustelle werden so gut wie möglich vermieden bzw. reduziert.
-
Baubetriebliches Energiemanagement
Baubetriebliche Untersuchungen und Vergleichende Betrachtungen für eine möglichst energiesparende Projektabwicklung. Beispielsweise Auswahl eines großen Betonkübels zur Reduktion der Hübe.
-
Verwendung von CO2-reduziertem Beton für die Silobodenplatte (CPM Basecrete)
Durch die Verwendung von in Summe rund 2.400 m³ des Basecrete Betons für die Silobodenplatte konnten erheblich CO2-Emissionen eingespart werden. Durch den Einsatz von CPM-Basecrete und dem damit verbundenen reduzierten Anteil an Portlandzement-Klinkers werden über 50 % der CO2-Emissionen aus Beton auf der Baustelle eingespart.
